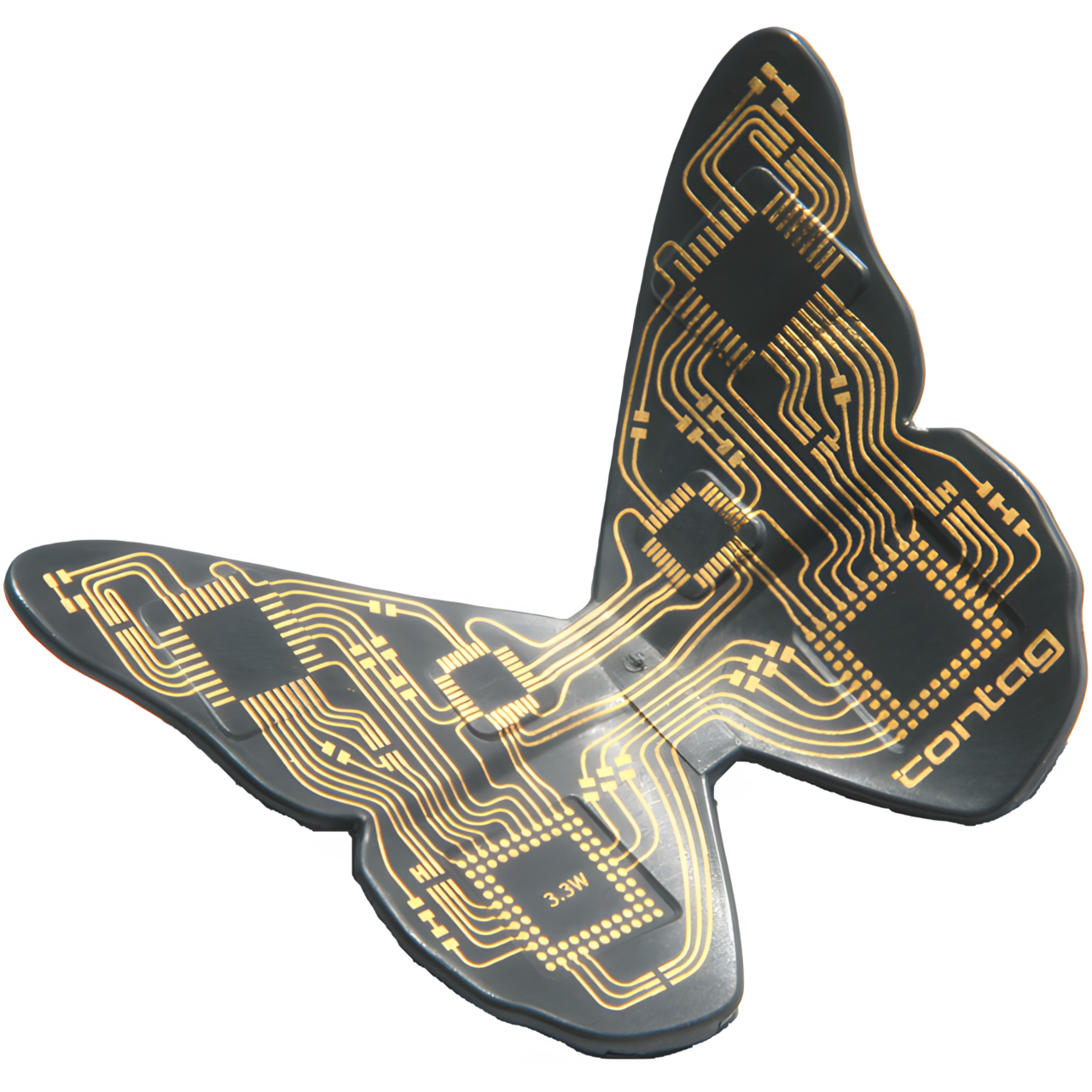

Der Begriff 3D-MID (3D moulded interconnect devices) steht für spritzgegossene, dreidimensionale Schaltungsträger. Seit vielen Jahren werden diese in verschiedensten Anwendungsfeldern von Automotive, Maschinenbau und Medizintechnik bis hin zur Consumer-Elektronik erfolgreich eingesetzt. Flexible und starr-flexiblen Leiterplatten werden in 2D hergestellt und bestückt und dann letztlich erst in der finalen Applikation räumlich eingepasst. Im Gegensatz dazu werden MID-Teile bereits in 3D gefertigt und bestückt. Dadurch ist eine enge Funktionsintegration von mechanisch-konstruktiver und elektrischer Funktionalität möglich.
Diese Zusammenführung der Funktionalitäten erschließt völlig neuartige Möglichkeiten in der Systementwicklung. Damit ergänzt sich das Portfolio der alternativen 3D- bzw. 2,5D-Technologien wie flexible und verformbare Leiterplatten um Möglichkeiten, die im Gesamtsystem nur durch MID technologisch sinnvoll und kosten-günstig realisierbar sind. Hier bietet 3D-MID die intelligente und elegante Lösung der Systementwicklung.
Vorteile
3D-MID
geringe Initialkosten
Platzersparnis durch 3D-Leiterführung
Sehr vibrations- und schockfest
Höhere Designfreiheit für Produktentwickler
Kürzere Signalwege
Bessere elektrische Performance (EMV, HF)
ANWENDUNG
3D-MID (Molded Interconnect Devices) eröffnet neue Möglichkeiten in der Entwicklung kompakter, leistungsfähiger und funktional integrierter Elektroniklösungen. Durch die direkte Integration von Leiterbahnen in dreidimensional geformte Kunststoffbauteile lassen sich Mechanik und Elektronik in einem einzigen Bauteil vereinen. Das ermöglicht besonders platzsparende, robuste und wirtschaftliche Konstruktionen.
Typische Anwendungsbereiche finden sich in der Automobilindustrie, etwa bei Sensoren, Bedienelementen, Antennenmodulen oder Beleuchtungssystemen, bei denen Zuverlässigkeit, Vibrationsfestigkeit und kompakte Bauformen entscheidend sind. In der Medizintechnik kommen 3D-MID-Bauteile in Diagnosegeräten, Handheld-Instrumenten und tragbaren Medizingeräten zum Einsatz, wo geringe Abmessungen, hygienisches Design und hohe Prozesssicherheit gefragt sind. Auch in der Industrie- und Automatisierungstechnik werden 3D-MID-Lösungen für Sensorik, Aktorik und intelligente Baugruppen genutzt.
Weitere wichtige Einsatzfelder sind die Telekommunikation, etwa für integrierte Antennenlösungen, sowie die Konsumgüter- und Wearable-Industrie, in der Miniaturisierung, Designfreiheit und hohe Funktionsintegration eine zentrale Rolle spielen. Durch die Reduzierung von Einzelteilen, Kabeln und Steckverbindern tragen 3D-MID-Bauteile zudem zu höherer Zuverlässigkeit, kürzeren Montagezeiten und geringeren Systemkosten bei.
3D-MID ist damit die ideale Technologie für alle Anwendungen, bei denen kompakte Bauformen, hohe Funktionsdichte und maximale Designfreiheit gefordert sind – von der ersten Idee bis zur Serienfertigung.
Konkrete Vorteile mit CONTAG
Express-Prototyping: Schnelle Realisierung Ihrer 3D-Baugruppen für ein rasches Time-to-Market.
Intensives 3D-Engineering: Proaktive Beratung zu Design-Rules und fertigungsgerechten Freiformflächen.
Maximale Integration: Radikale Platz- und Gewichtsersparnis durch die Verschmelzung von Gehäuse und Elektronik.
Präzise Strukturierung: Exakte Leiterbahnführung (z. B. via LDS-Verfahren) auf komplexen 3D-Konturen.
100 % „Made in Germany“: Höchste Prozesssicherheit und Qualität aus Berlin für Ihre Innovationen.
CONTAG – Ihr Kompetenzcenter für 3D-MID Leiterplatten
Die CONTAG AG ist ein erfahrener Leiterplattenhersteller mit über 40 Jahren Kompetenz und zählt zu den etablierten Spezialisten für anspruchsvolle Technologien wie 3D-MID. Die Fertigung erfolgt in Deutschland und steht für hohe Qualität, zuverlässige Prozesse und kurze Reaktionszeiten. Kunden profitieren von einem schnellen Express-Service, der auch die Fertigung von Prototypen in sehr kurzer Zeit ermöglicht. Durch die enge technische Beratung bereits in der Design- und Entwicklungsphase werden 3D-MID-Projekte optimal begleitet und effizient umgesetzt. CONTAG bietet dabei alle Leistungen aus einer Hand – von der Konzeptberatung bis zur Serienfertigung. Das sorgt für kurze Wege, klare Ansprechpartner und eine hohe Planungssicherheit. Insgesamt erhalten Kunden eine leistungsstarke, flexible und qualitativ hochwertige Lösung für innovative 3D-MID-Anwendungen.

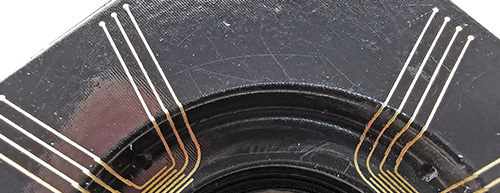

Prototypen und Funktionsmodelle Mit dem Rapid-Prototyping können innerhalb kurzer Zeit und für ein überschaubares Budget 3D-MIDPrototypen und Funktionsmodelle hergestellt werden. Die Validierung des Designs und der Funktionalität gibt vor der Investition in die Serienproduktion die Sicherheit für den Erfolg eines Projekts. Hierbei setzt CONTAG auf den 3D-Druck in Kombination mit der Laserdirektstrukturierung (LDS). Bei niedrigen Stückzahlen kommt das Rapid-Prototyping auch für Endanwendungen infrage.
CONTAG bietet dabei als ein mögliches Verfahren den Stereolithographie-3D-Druck (SLA) bis zu einer Größe von 145mm x 145mm x 175mm an. Im Vergleich zu anderen 3D-Druckverfahren zeichnet sich das SLA-Verfahren durch eine hervorragende Oberflächenbeschaffenheit und Detailtreue aus.
Das Funktionsprinzip basiert auf dem schichtweisen Aushärten eines flüssigen Harzes mithilfe eines UV-Lasers. Dabei beträgt die minimale Schichtdicke 0,025mm. So entstehen aus CAD-Daten qualitativ hochwertige Grundkörper für 3D-MID-Prototypen.
Mit dem HighTemp-Material steht dabei eine Variante zur Verfügung, welche den thermischen Anforderungen von Reflow-Lötverfahren und auch zahlreicher Endanwendungen gerecht wird. Darüber hinaus spricht die chemische Stabilität der SLA-Materialien für sich. Sie sind chemisch beständig gegenüber Laugen, Säuren, (Mineral-)Ölen, Fetten, Kohlenwasserstoffen, Salzwasser, und Wasserstoffperoxid.
Erweichungsbereich
Standard-Material 73,1°C
Hoch-Temperatur-Material 289°C
Bruchspannung
Standard-Material 65 MPa
Hoch-Temperatur-Material 51,1 MPa
Bruchdehnung
Standard-Material 6,2%
Hoch-Temperatur-Material 2%
Kennwerte der Stereolithographie-Materialien

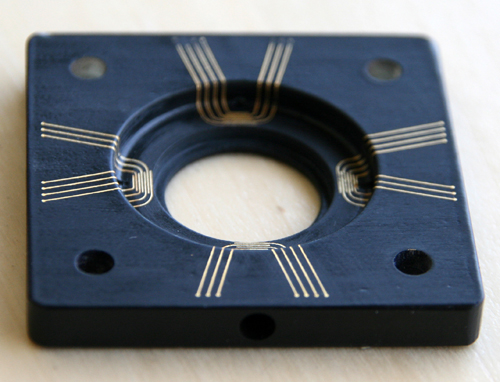

Nach dem 3D-Druck wird die Oberfläche des Grundkörpers mit dem Speziallack ProtoPaint beschichtet, welcher speziell für die Laser-Strukturierung (LDS-Verfahren) entwickelt wurde (siehe unten).
Durch strukturierte Laserbestrahlung wird der Lack entsprechend des Layouts aktiviert und anschließend metallisiert. Layoutstrukturen bis zu 200μm line/space können auf diese Weise realisiert werden.
Der glänzend schwarze Lack zeichnet sich durch hohe Haftfestigkeit sowie Thermostabilität aus und verleiht Ihrem Produkt darüber hinaus auch einen edlen Charakter.

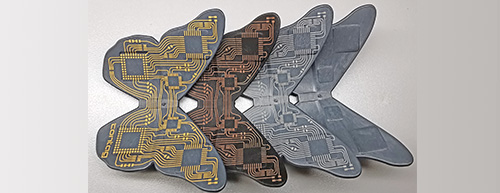

Für die Serienfertigung von 3D-MID gibt es verschiedene etablierte Verfahren, die CONTAG beide beherrscht und anbietet.
2-Komponenten-Spritzguss
Dieses Herstellungsverfahren bietet sich insbesondere bei relativ einfachen Schaltungen an. Hierbei werden in sequentiellen Spritzguss-Schritten zwei verschiedene Kunststoffe in einem Formteil so kombiniert, dass die Struktur des elektrischen Layouts bereits abgebildet ist.
Dabei zeichnet sich jener Kunststoff, der die Layoutstruktur abbildet, dadurch aus, dass er sich durch chemische Verfahren metallisieren lässt. Das Bauteil wird somit strukturiert metallisiert, wobei die Struktur durch das Design der 2k-Werkzeuge festgelegt ist.
Vor allem bei sehr hohen Stückzahlen kann der 2k-Spritzguss die Methode der Wahl sein. Nachteilig sind neben den hohen Initialkosten und langen Entwicklungs- und Fertigungszeiten vor allem die fehlende Flexibilität und das begrenzte Auflösungsvermögen beim elektrischen Layout.
1k-Spritzguss und LDS-Verfahren
In Bezug auf Initialkosten, Strukturauflösung und Flexibilität ist der 1k-Spritzguss + LDS-Verfahren für viele 3D-MID-Projekte geeigneter. Deshalb erfreut sich dieser Prozess bei CONTAG immer größerer Beliebtheit.
Die größtmögliche Strukturauflösung von bis zu 100μm line/space kann auf Formteilen erzielt werden, die mithilfe des 1k-Spritzguss-Verfahrens unter Verwendung eines Edelstahl-Werkzeuges gefertigt sind. Edelstahl-Werkzeuge sind auch hinsichtlich der Formstabilität und Dimensionsgenauigkeit von ca. ±0,05mm alternativen Werkzeugmaterialien überlegen.
1k-Spritzguss auf Basis gefräster Aluminium-Werkzeuge
Allerdings stellen die Herstellungskosten und monatelangen Lieferzeiten für das Werkzeug hohe Hürden dar. Aus diesem Grund bietet CONTAG auch ein alternatives 1k-Spritzguss-Verfahren auf Basis gefräster Aluminium-Werkzeuge an, mit denen auch bei hohen Stückzahlen eine Dimensionsgenauigkeit von ca. ± 0,08 mm gewährleistet werden kann.
Die erzielbare Strukturauflösung von 200μm line/space ist für die Mehrzahl der MID-Anwendungen vollkommen ausreichend. Mit dem Aluminium-Werkstoff werden bei geringen Einbußen in der Produktqualität Kosten und Lieferzeiten für das Spritzguss-Werkzeug signifikant reduziert.
Außerdem kann auch in dieser Variante auf die gesamte Bandbreite an LDS-fähigen Thermoplasten zurückgegriffen werden, von einfachen ABS-Substraten bis hin zu LCP oder PEEK Hochleistungskunststoffen.

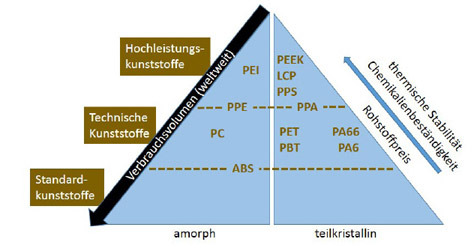

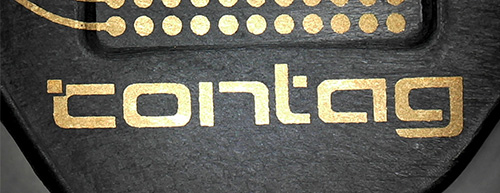

Prinzipiell sind auch Duroplaste für 3D-MID-Anwendungen geeignet. Im Gegensatz zur Leiterplattentechnologie spielen Duroplaste für 3D-MID bisher aber eine untergeordnete Rolle.
Die Thermoplaste, insbesondere die Hochleistungskunststoffe, werden den Anforderungen in den meisten Anwendungsfeldern gerecht. Darüber hinaus sind Thermoplaste aufgrund ihrer Thermoverformbarkeit einfacher zu verarbeiten als Duroplaste.
Weit verbreitete Vertreter von 3D-MID-Hochleistungs-Thermoplasten sind LCP-Materialien (liquid crystal polymer). Diese teilkristallinen Kunststoff-Compounds enthalten einen hohen Grad an Füllstoffen und zeichnen sich durch hervorragende thermische und elektrische Eigenschaften sowie sehr gute Chemikalienbeständigkeit aus.
Weitere allgemeine Eigenschaften:
Chemisch stabil gegenüber Ölen, Ozon, Teer, viele Lösemittel und verdünnte Säuren
Hohe UV- und Witterungsbeständigkeit
Realisierbarkeit von Durchkontaktierungen im additiven LDS-Verfahren
Physikalische und elektrische Eigenschaften eines LCP-Materials von RTP
Die Laserdirektstrukturierung (LDS) kann in Additiv- und Subtraktiv-Verfahren unterteilt werden. Beim additiven LDS-Verfahren kommen Spritzguss-Rohmaterialien infrage, in die ein metallhaltiges Additiv beigemengt ist.
Alternativ kann ein solches Additiv mit dem Protopaint-Speziallack auf die Oberfläche eines beliebigen Grundkörpers appliziert werden (siehe oben). Die Metallkeime werden durch die strukturierte Belichtung mit einem Laser entlang des elektrischen Layouts für eine chemische Metallisierung aktiviert.

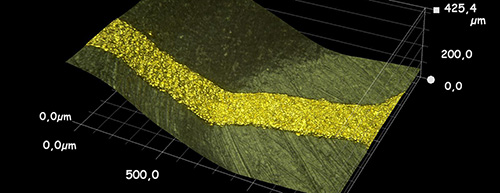

Außerdem wird die Kunststoffoberfläche an den belichteten Stellen angeraut. Hier kann nun chemisch 5-10μm Kupfer abgeschieden und anschließend z.B. mit dem bewährten ENIG-Prozess veredelt werden.
Für die meisten Anwendungen ist die chemisch abgeschiedene Cu-Dicke völlig ausreichend, bei entsprechender Planung des Layouts im Vorfeld besteht aber auch die Möglichkeit der galvanischen Nachverstärkung. Die erreichte Haftfestigkeit bzw. Abzugskraft der chemisch abgeschiedenen Kupferbahnen liegt je nach Material im Bereich von 1,4N/mm und damit höher als in der relevanten IPC-Leiterplattennorm gefordert (>1N/mm).

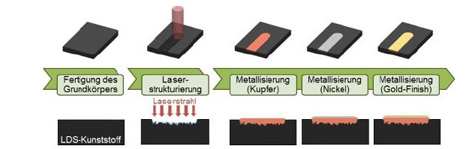

Prozesskette beim additiven LDS-Verfahren. Quelle: Forschungsvereinigung 3D-MID e.V.
Beim subtraktiven LDS-Verfahren geht man von einem vollflächig mit Kupfer beschichteten Formteil aus. Auf die Oberfläche dieses Formteils wird ein Ätzresist aufgetragen und mit dem Laser strukturiert. Anschließend wird die freigelegte Kupferfläche weggeätzt und der Resist wieder abgetragen.
CONTAG bietet sowohl das additive als auch das subtraktive LDS-Verfahren an. Je nach Design und gewünschter Kupferbelegung empfiehlt sich die eine oder andere Variante.
Min. Leiterbreite/- abstand (mind. Ø Bohrloch) 200μm/200μm
Vorteile
niedrige Initialkosten
kurze Lieferzeit
hohe Flexibilität im Grundkörper- und Layoutdesign
Nachteile
eingeschränkte mechanische Stabilität
eingeschränkte Strukturauflösung
Klein- und Großserien
Fertigungstechnologie 1k-Spritzguss + LDS (additiv und subtraktiv)
Materialien ABS, PA, PBT, PC, LCP, PEEK, u.v.m.
Min. Leiterbreite/- abstand (mind. Ø Bohrloch) 100μm/100μm
Vorteile
Materialvielfalt
hohe Flexibilität im Layout
hohe Strukturauflösung
Nachteile
eingeschränkte Flexibilität des Grundkörpers
Sehr hohe Stückzahlen
Fertigungstechnologie 2k-Spritzguss
Materialien LCP/LCP, LCP/SPS, PBT/ PBT, u.v.m.
Min. Leiterbreite/- abstand (mind. Ø Bohrloch) 200μm/200μm (400μm)
Vorteile
verkürzter Metallisierungsprozess
günstig bei hohen Stückzahlen
Nachteile
hohe Initialkosten, lange Lieferzeit
eingeschränkte Flexibilität
eingeschränkte Strukturauflösung
Bestückung und Weiterverarbeitung
Die automatisierte Bestückung von 3D-MID ist Stand der Technik. Um eine präzise Positionierung sämtlicher Padflächen zu den Bearbeitungsköpfen entsprechender SMD-Produktionsanlagen zu gewährleisten, wird das Formteil auf einem mehrachsigen Träger fixiert und analog zur herkömmlichen SMD-Bestückung von oben bearbeitet.
Die Bearbeitungsköpfe haben zusätzlich einen Verfahrbereich von 530mm x 350mm in x- und y-Richtung, sowie 150mm in z-Richtung. Wenn die Randbedingungen des Verfahrbereiches und der Zugänglichkeit der Padflächen von oben beim Design des Formteils berücksichtigt sind, liegen bei einem geringen technischen Mehraufwand ausreichend Freiheitsgrade für die Bestückung auf schrägen beziehungsweise gekrümmten Flächen vor. Komplizierte Sonderanlagen sind nicht notwendig.
Falls die Verwendung von Lötstopplack notwendig ist, gibt es hierfür zwei Möglichkeiten. Einerseits kann vor dem Auftrag von Lotpaste selektiv an empfindlichen Stellen Lötstopp durch einen separaten Bearbeitungskopf des Bestückungsautomaten aufgetragen werden. Alternativ wird der gesamte Grundkörper mit Lötstopplack beschichtet. In einem anschließenden Laserprozess werden die zu lötenden Padflächen wieder freigelegt.
Zum Löten der vormontierten Bauteile können bei Grundkörpern aus Hochtemperatur-Thermoplasten gängige Reflow-Lötverfahren genutzt werden. Bei thermisch sensitiven Substraten kommen das selektive Laser-Löten oder andere Lötverfahren mit niedrigschmelzendem Lot infrage.
Das elektrische Layout von 3D-MIDs ist standardmäßig einlagig konzipiert, wobei auch doppelseitige und durchkontaktierte Schaltungen realisierbar sind. Sowohl das LDS-Verfahren (Laser-Direkt-Strukturierung) als auch der 1K- bzw. 2K-Spritzgussprozess sowie die nachgelagerten Metallisierungs- und Bestückungsprozesse stellen spezifische Anforderungen an das Design des Grundkörpers.
Frühzeitige Design-Berücksichtigung Diese Anforderungen sollten bereits in der Konzeptionsphase berücksichtigt werden. Beim LDS-Verfahren ist beispielsweise sicherzustellen, dass der Laserspot möglichst senkrecht auf alle zu strukturierenden Bereiche des Grundkörpers treffen kann (Sichtlinien-Prinzip).
Oberflächengüte und Radien Besteht der Grundkörper aus einem LDS-fähigen Thermoplasten, sollten scharfe Kanten durch großzügige Radien ersetzt werden. Dies vermeidet Werkzeug-Rückstände im Spritzguss, die zu unerwünschten Fremdabscheidungen in der Galvanik führen könnten. Ein andernfalls notwendiger Vortauchprozess raut die Oberfläche auf, wodurch sich die realisierbare Strukturauflösung auf ca. 200 µm (L/S) reduzieren kann.
Thermomanagement und Löten Um thermischem Stress und Lotabfluss entgegenzuwirken, ist eine optimierte Layoutgestaltung entscheidend. Zur Stressreduktion bei Temperaturbelastung sollten scharfkantige Richtungswechsel der Leiterbahnen vermieden und Pad-Ecken abgerundet werden.

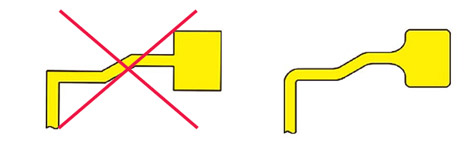

Da bei 3D-MIDs meist auf Lötstopplack verzichtet wird, sind die Übergänge zwischen Pad und Leiterbahn gleitend zu gestalten. Dies verhindert, dass die Lotpaste durch den Kapillareffekt während des Reflow-Lötens vom Pad abfließt. Zudem muss das Ausdehnungsverhalten (CTE-Wert) des verwendeten Thermoplasten auf die Bauteilgröße abgestimmt werden, um mechanischen Versatz oder Stress an den Lötkontakten auszuschließen.
Optimierte Layoutgestaltung bei 3D-MID. Quelle: LPKF
Die hier beschriebenen Empfehlungen sind nur eine Auswahl der wichtigsten Design-Regeln bei der Fertigung von 3D-MID.
